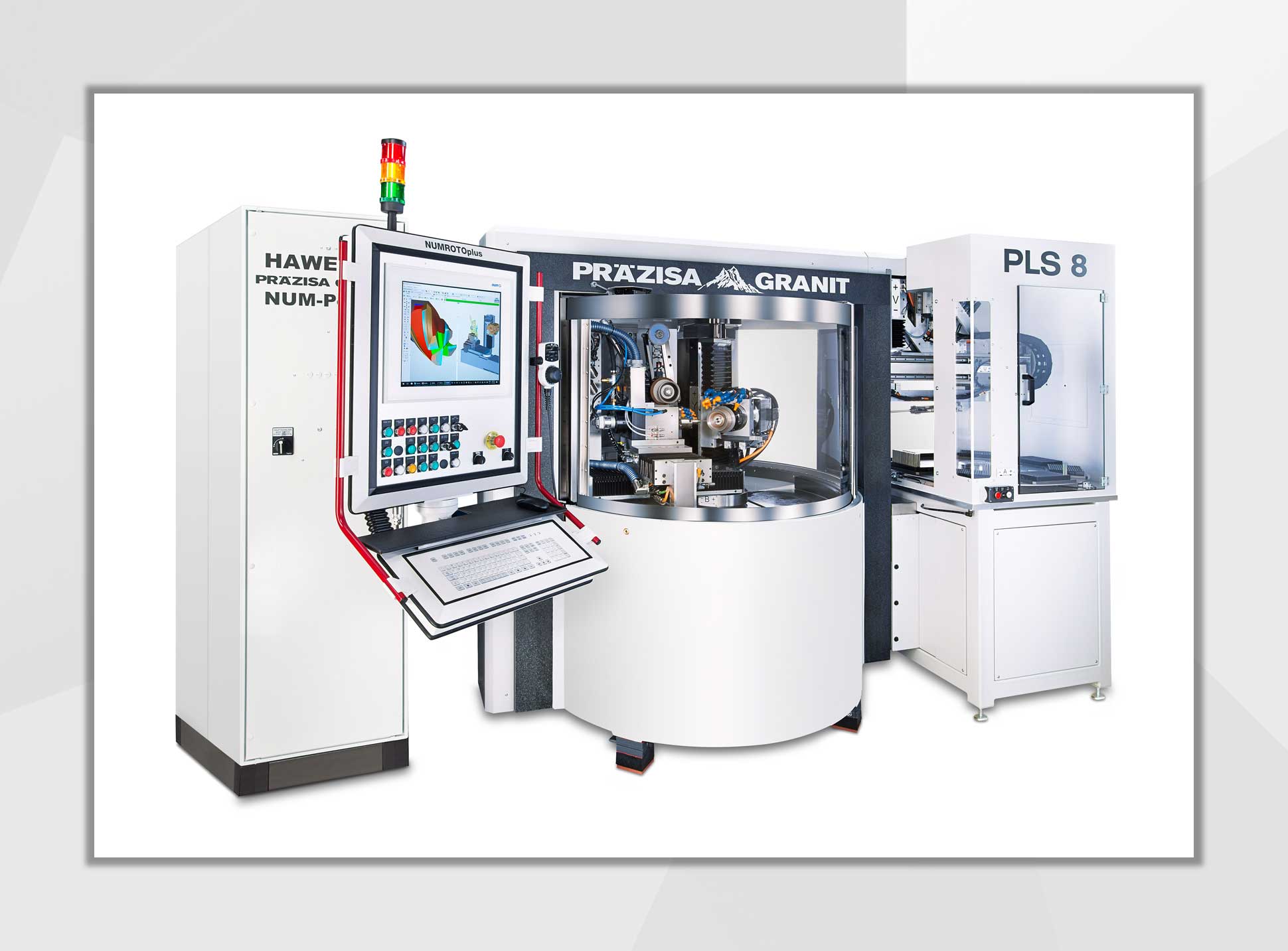

Schleifen mit der Genauigkeit von Messmaschinen, dafür sorgt das Portal komplett aus Granit

Das ideale Werkzeugschleifzentrum zum Präzisionsschleifen des immer breiteren Spektrums an Klein- und Kleinstwerkzeugen, darunter auch für die Medizin- und Dentaltechnik.

PRÄZISION DURCH GRANITBAUWEISE IM MIKROBEREICH

Geschlossener Kraftfluss, minimale thermische Dehnungen, höchste Steifigkeit, dafür sorgt das Portal komplett aus Granit. Optimale Ergonomie und Präzision basieren auf dem kreisrunden Ständer aus Vollmineralguss mit integrierter Vollsichtkabine.

Vorteile die überzeugen

• Kompletter Maschinengrundkörper aus Granit
• Alle Achsen auf Granitgrundplatte aufgebaut, mit Direktmesssystem
• Doppelt gelagerte Schleifsäule – im Granitaufbau integriert
• Direktangetriebene Hochpräzisions-Schleifspindel

Die Effizienz einer Maschine hängt von der Zuverlässigkeit ihrer MASCHINENKOMPONENTEN ab.

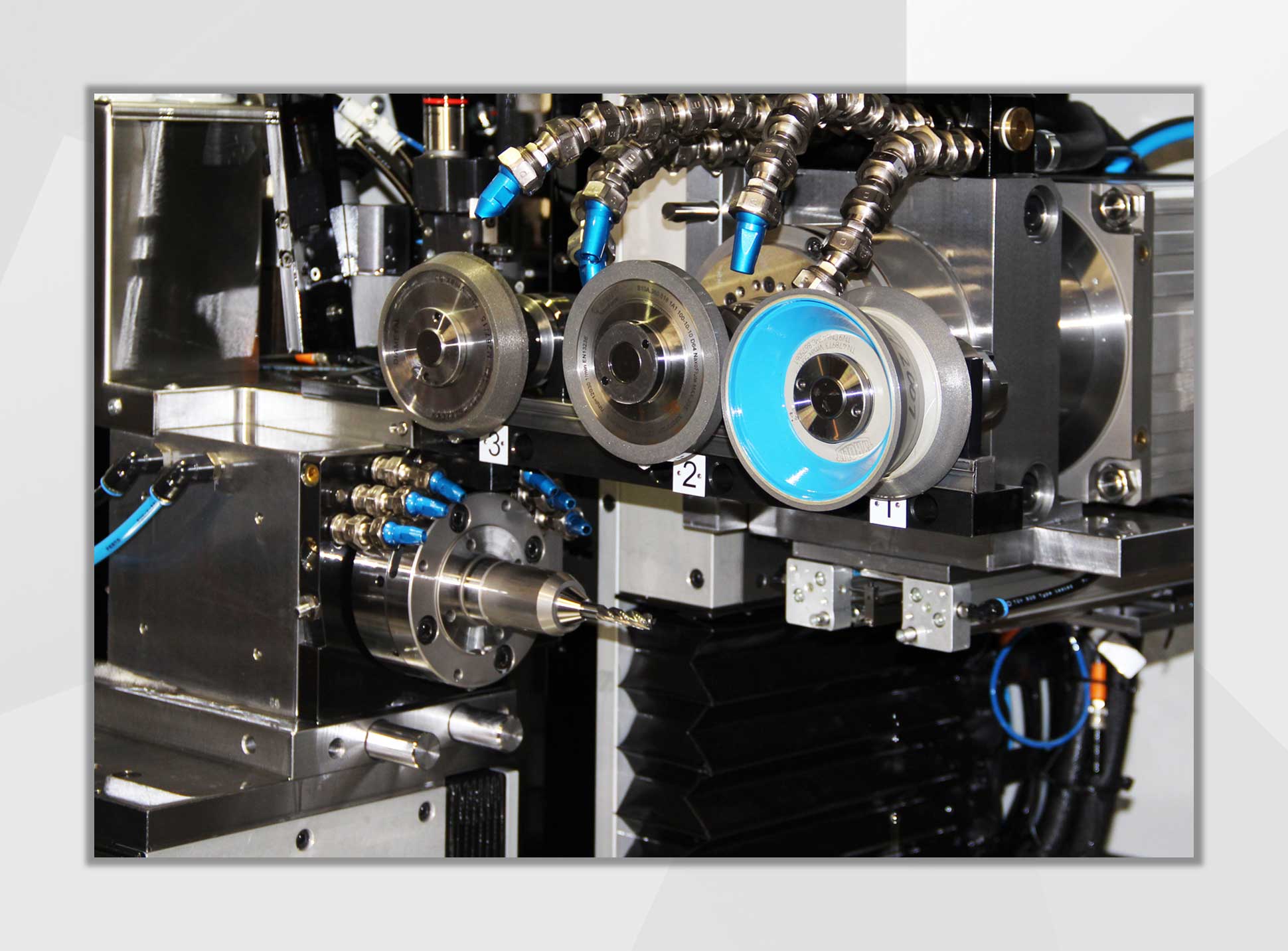

Automatischer Schleifscheibenwechsler mit 3 Plätzen (Option)

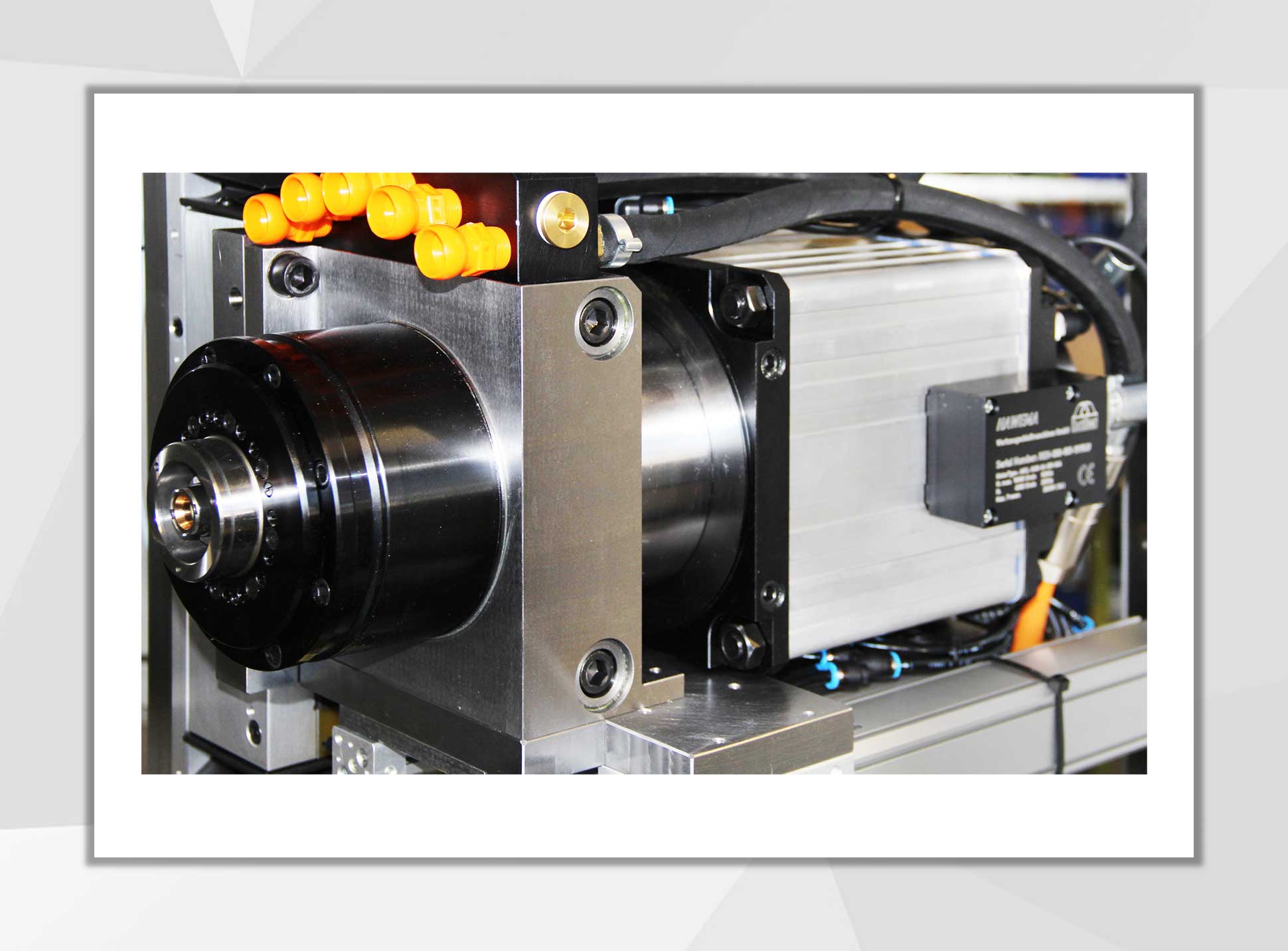

Hochpräzise Schleifspindel, 20 kW/S6 Direktantrieb

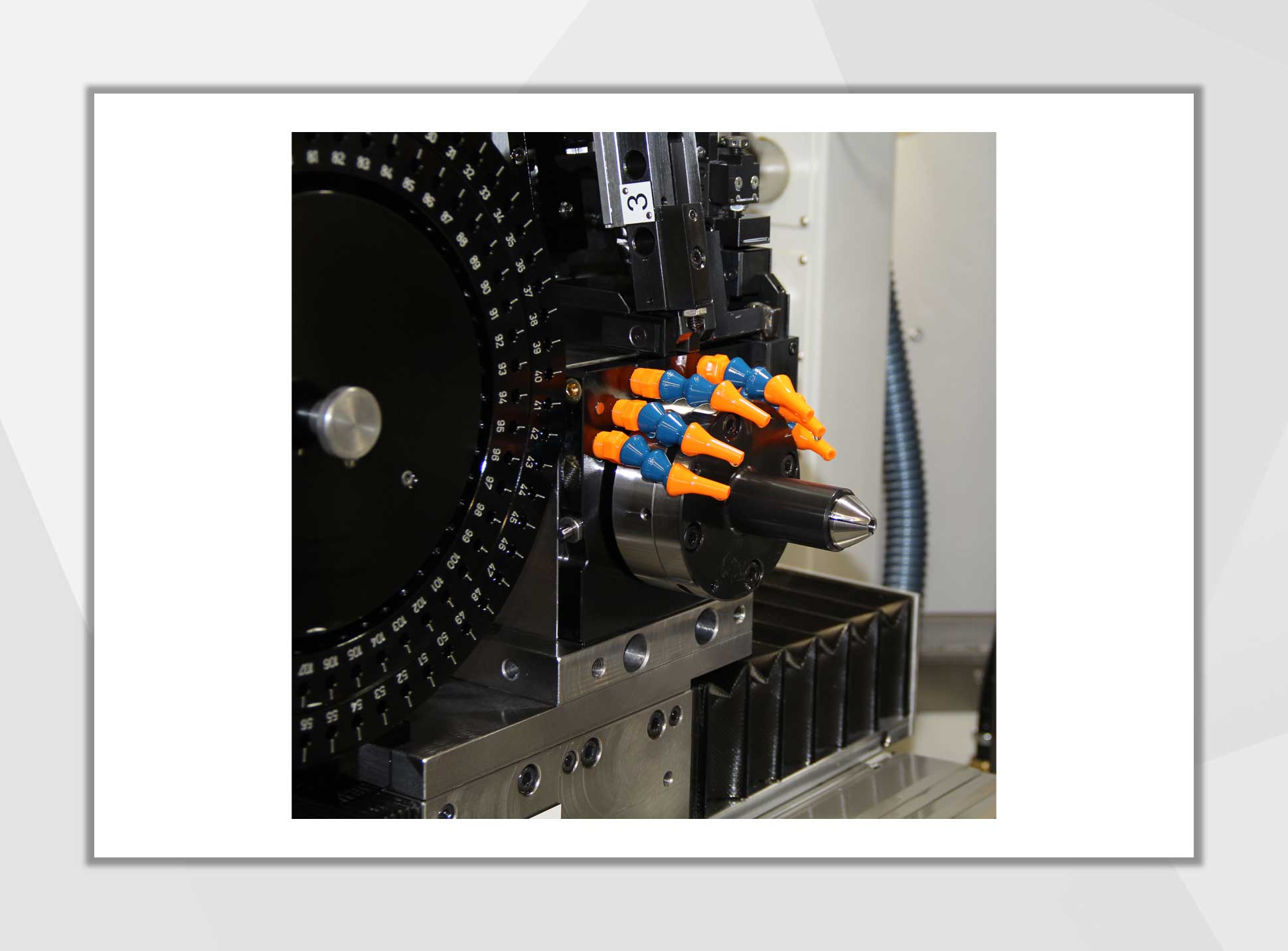

Pick-up Ladesystem ILS 35

Zum automatischen Beladen von Werkzeugen und Spezialteilen (chaotisch) Weitere Optionen wie externe Ladesysteme auf Anfrage.

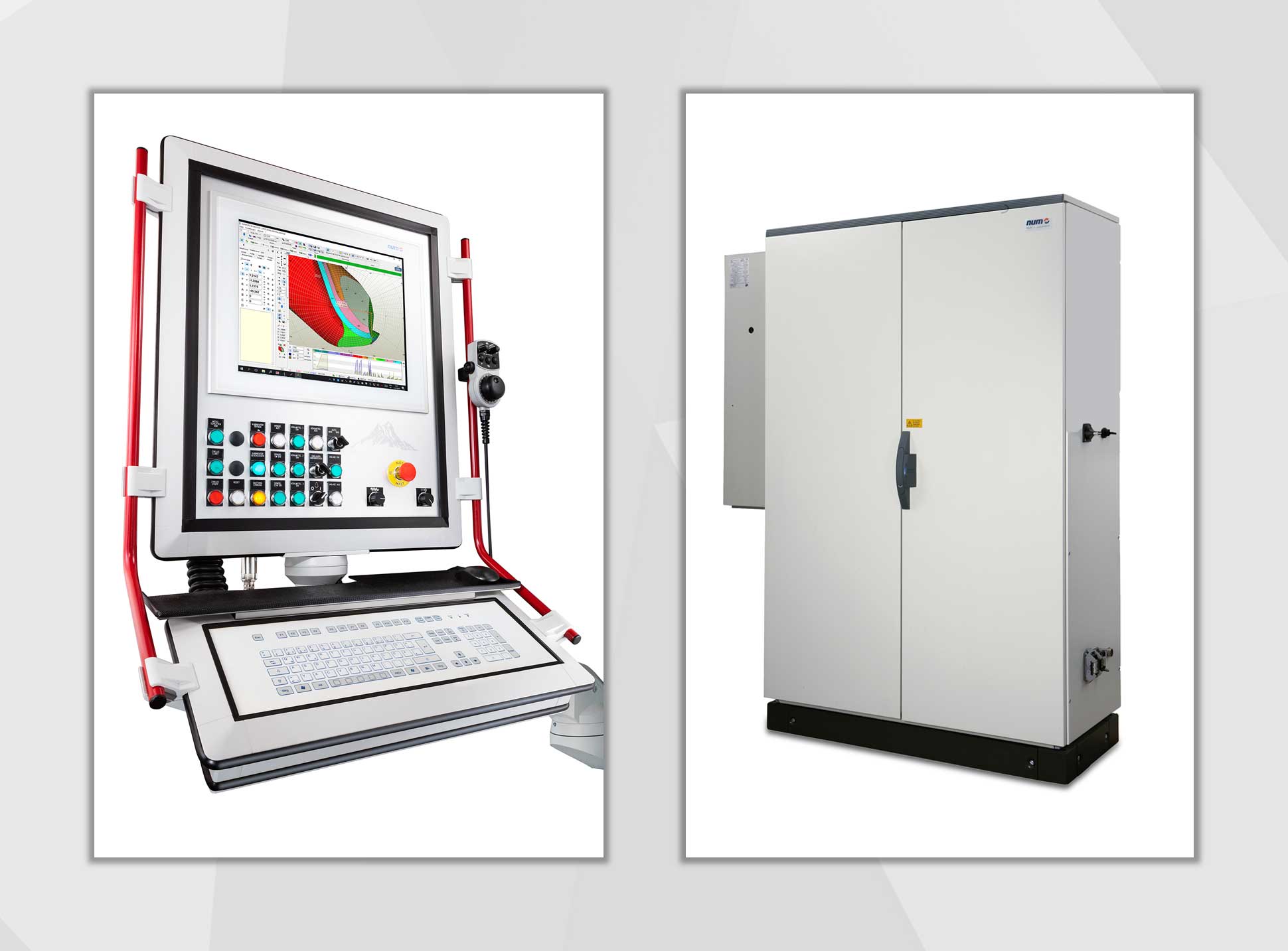

Steuerung NUM-FLEXIUM+ und Software NUMROTO plus ® für höchste Ansprüche

• Voll digitale CNC-Steuerung mit digital angesteuerten Achsen
• 19 Zoll TFT-Farbmonitor mit Touch Screen Funktionen
• Schwenkbarer Bedienpanel
• Schaltschrank mit höchster Übersichtlichkeit und Zugänglichkeit
• Im Schaltschrank integrierter Office-PC, dadurch schneller Austausch mit Anpassung auf den neuesten technischen Stand ohne hohe Investitionskosten problemlos möglich

NUMROTO plus ® – Die weltweit führende Anwendersoftware

Alle Produkte im Überblick

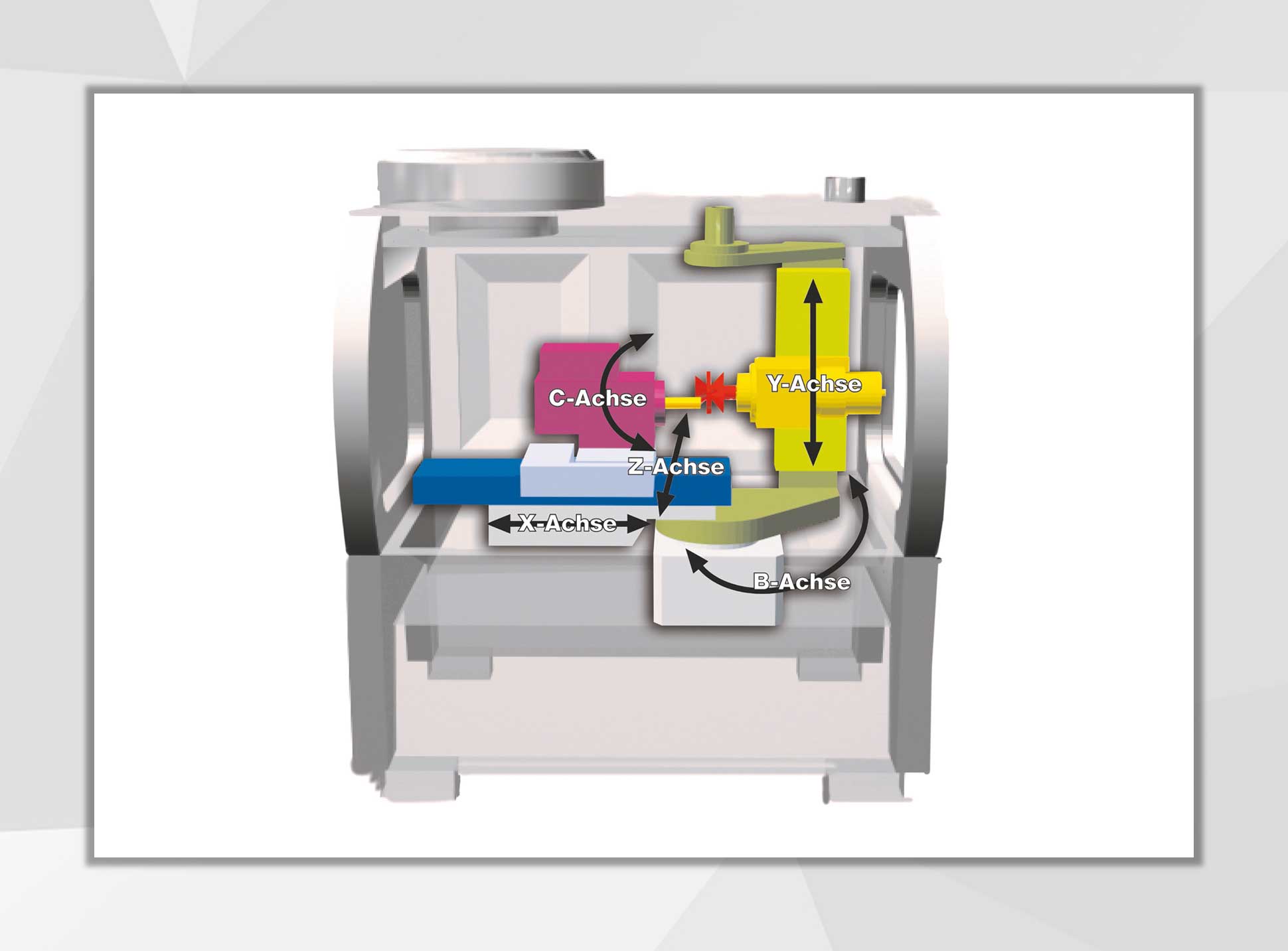

HAWEMA KINEMATIK – WELTWEIT PATENTIERT

Das Prinzip

Die ideale Anordnung der 5 Achsen zueinander ermöglicht:

• Sehr kurze Verfahrwege
• Optimale Taktzeiten
• Außergewöhnliche Schleifmöglichkeiten
• Kompakte Bauweise
• Modularer Aufbau

Vorteil der doppelt gelagerten Schleifsäule ist die hohe Steifigkeit im gesamten System, was wiederum sehr hohe Präzision mit sich bringt.

Technische Daten

Komplettbearbeitung max. Werkstücklänge

210 mm

Komplettbearbeitung max. Durchmesser

120 mm

Messsystem

Werkzeugvermessung

3D-Messtaster Marposs

Option

Schleifscheiben bzw. Schleifscheibenpaket

3D-Messtaster Marposs

Schleifspindel (Direktantrieb)

14,5 kW / S6 ölgekühlt

0-10000 U/min

Direktantrieb mit pneumatischem/autom. HKS 50-Spannsystem

Schleifscheiben

Max. Durchmesser

125 mm

Schleifscheiben je Aufnahme

1-4 Scheiben

Kühlung mit Kühlventil

programmgesteuert

3 Ventile

Schleifscheibenaufnahme

hochpräzises HSK 50 System

Option

automatischer 3-Paketscheibenwechsler

Werkstückträger

Direktantrieb bis 2000 U/min

SK 40

Anzugsystem

Standard

mechanisch / manuell

Option

pneumatisch / automatisch

Steuerung

Voll digitale CNC-Steuerung NUM-Flexium+ mit digital angesteuerten Servos, 19 Zoll TFT-Farbmonitor mit Touch Screen Funktion

Anwendersoftware

NUMROTOplus Fräswerkzeuge, Bohrwerkzeuge, Sonderwerkzeuge, 3-D-Simulation (Darstellung: Werkzeug und Schleifscheibe)

Option Filteranlagen

Schnittstellen für verschiedene Filter- und Kühlmittelanlagen. HAWEMA Bandfilter, HAWEMA OC 12/OC 20  oder anderer Hersteller möglich.

Schnittstelle

Ölnebelabsauganlage

Ø 150 mm

Option

Pick-up-Lader ILS35

35 Werkzeuge oder Teile

• Externe Beladesysteme PLS 3/8 und LS 122 zum autom. Beladen von Werkzeugen und Teilen
• Vollwertige CNC-Achse mit AC-Servomotor in Verbindung mit automatischem Spannsystem

Verfahren der Achsen

Längs

X-Achse

310 mm

Quer

Z-Achse

190 mm

Vertikal

Y-Achse

220 mm

Auflösung

X-Y-Z-Achse

0,0001 mm

Geschwindigkeit

X-Y-Z-Achse

15 m/min

Drehbewegung

C-Achse

360°

Auflösung

C-Achse

0,0001 mm

Geschwindigkeit

C-Achse

2000 U/min

Schwenkachse

B-Achse

195°

Geschwindigkeit

B-Achse

112°/sec.

Achsenantriebe

leistungsstarke NUM-Servomotoren

Maschinenmaße

Höhe | Rund-Ø | Gewicht

2000 mm | 1500 mm | 2800 kg

Luftanschluss

6-8 bar

Stromverbrauch

400/380 V – 50/60 Hz / 40 A

Steuerspannung

24 V unter Anschluß 15 kW

Farbe

RAL 7035 lichtgrau
