ONE-WAY-SYSTEM
Höchste Präzision durch weltweit einzigartige Granitbauweise
Durch die einzigartige Bauweise der Maschine mit dem geschlossenen Granitkörper und den daran montierten Be- und Entladesystemen in einer „Ebene“ wird ein übergangsloser Prozessablauf möglich.
Das Beladen der Werkzeugrohlinge erfolgt durch den Werkstückträger (C-Achse) hindurch. Durch das Einführen des Rohlings beim Beladevorgang durch die Werkzeugspindel der C-Achse wird eine hohe Genauigkeit in der Positionierung (über 3-D-Messtaster-System) des Rohlings erreicht.
Komplettbearbeitung max. Werkstücklänge
120 mm
Komplettbearbeitung max. Durchmesser
10 mm
Werkzeugvermessung
3D-Messtaster
Schleifscheiben bzw. Schleifscheibenpaket
3D-Messtaster

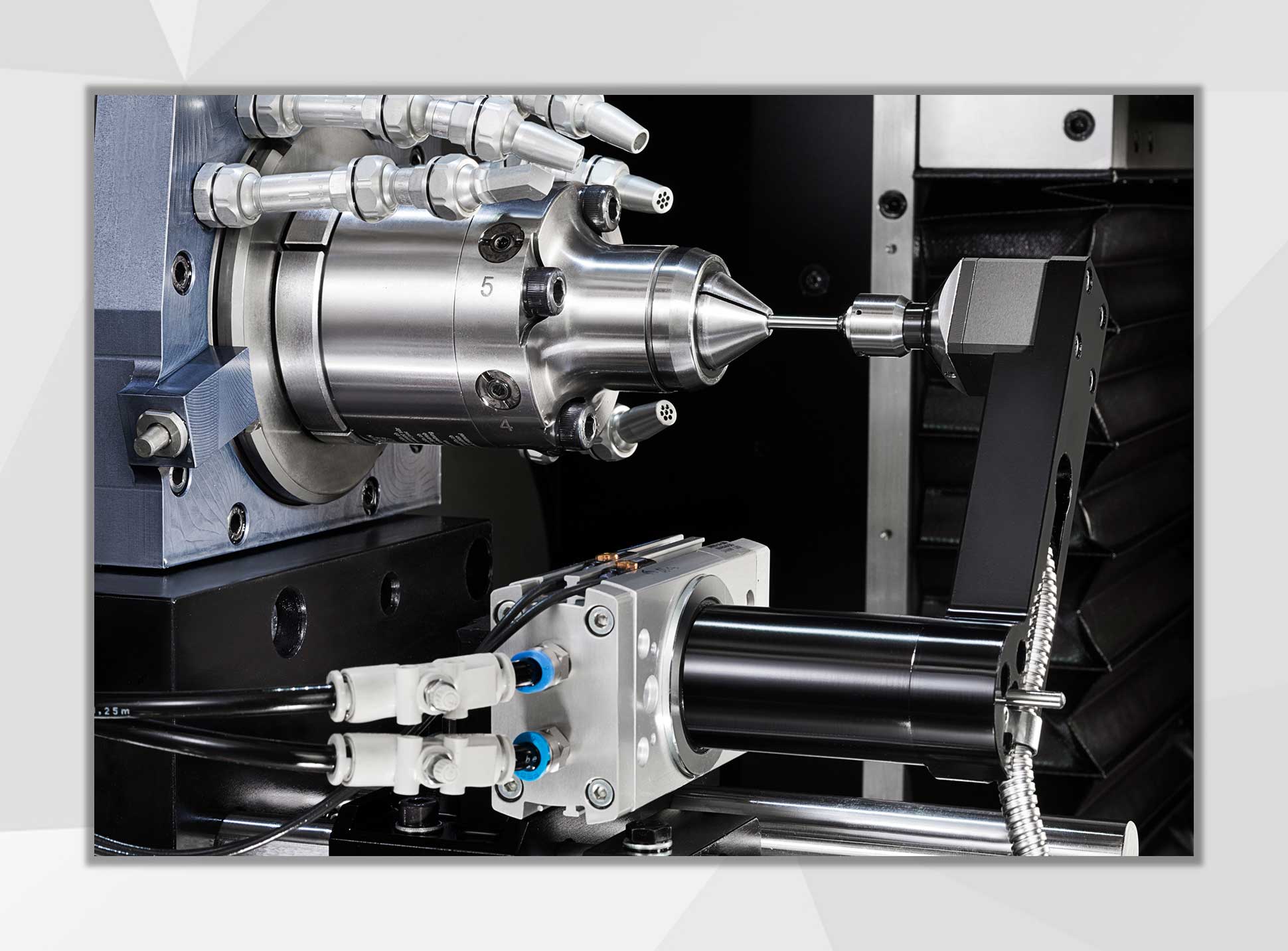

Anschlagsensor zur Ermittlung der Spannlänge (Rohlinge)
Blum
Schleifspindel (Direktantrieb) 20 kW / S6 Öl gekühlt
0-10000 U/min
Direktantrieb mit pneu./autom. HSK 50 Spannsystem
Max. Durchmesser in Verbindung mit Scheibenwechsler
125 mm
Schleifscheiben je Aufnahme
1-4 Scheiben
Kühlung mit Kühlventil
Programmgesteuert 3 Ventile
Schleifscheibenaufnahme
hochpräzises HSK 50 System
automatischer 3-Paketscheibenwechsler
Direktantrieb bis 2000 U/min
Anzugsystem Spezial-WSA Spannsystem Schaublin, SRS Flansch
automatisch
Werkzeugtaster zur Ermittlung der Spannlänge bei Rohlingen

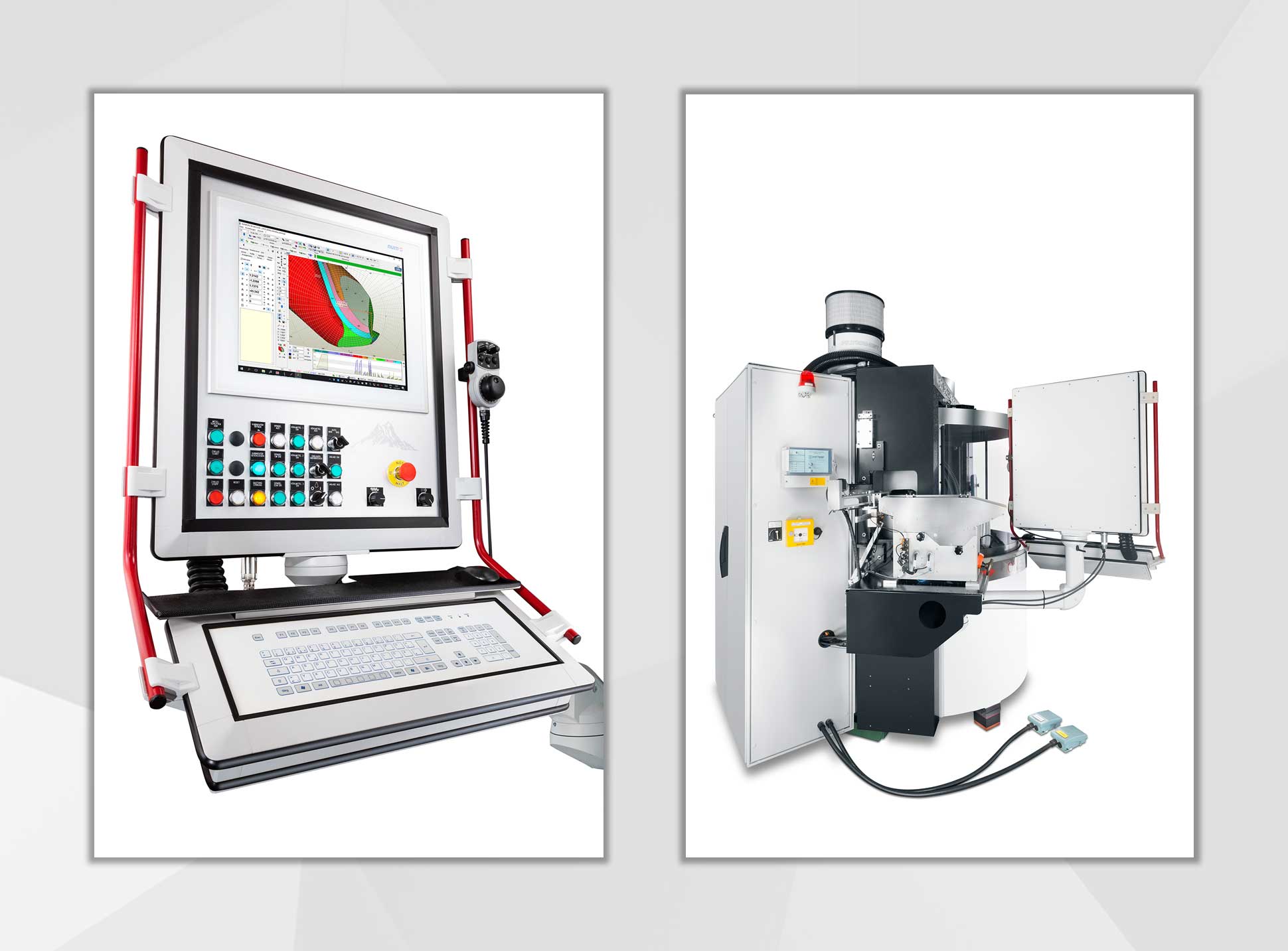

Voll digitale CNC-Steuerung NUM-Flexium+
direkt angesteuerte Servos, 19 Zoll TFT-Farbmonitor mit Touch Screen Funktion
NUMROTOplus® Fräswerkzeuge, Bohrwerkzeuge, Sonderwerkzeuge, 3-D-Simulation
(Darstellung, Werkzeuge und Schleifscheibe)
Schnittstelle für verschiedene Filter- und Kühlmittelanlagen.
HAWEMA Bandfilter, HAWEMA OC I2/OC 20 oder andere Hersteller möglich.
Ø 150 mm
Pneumatisch 2,5 bar
Rohlinge Ø 4,6,8 und 10 mm
Universal Robot UR3
Programmierbare Oberfläche
Poly Scope

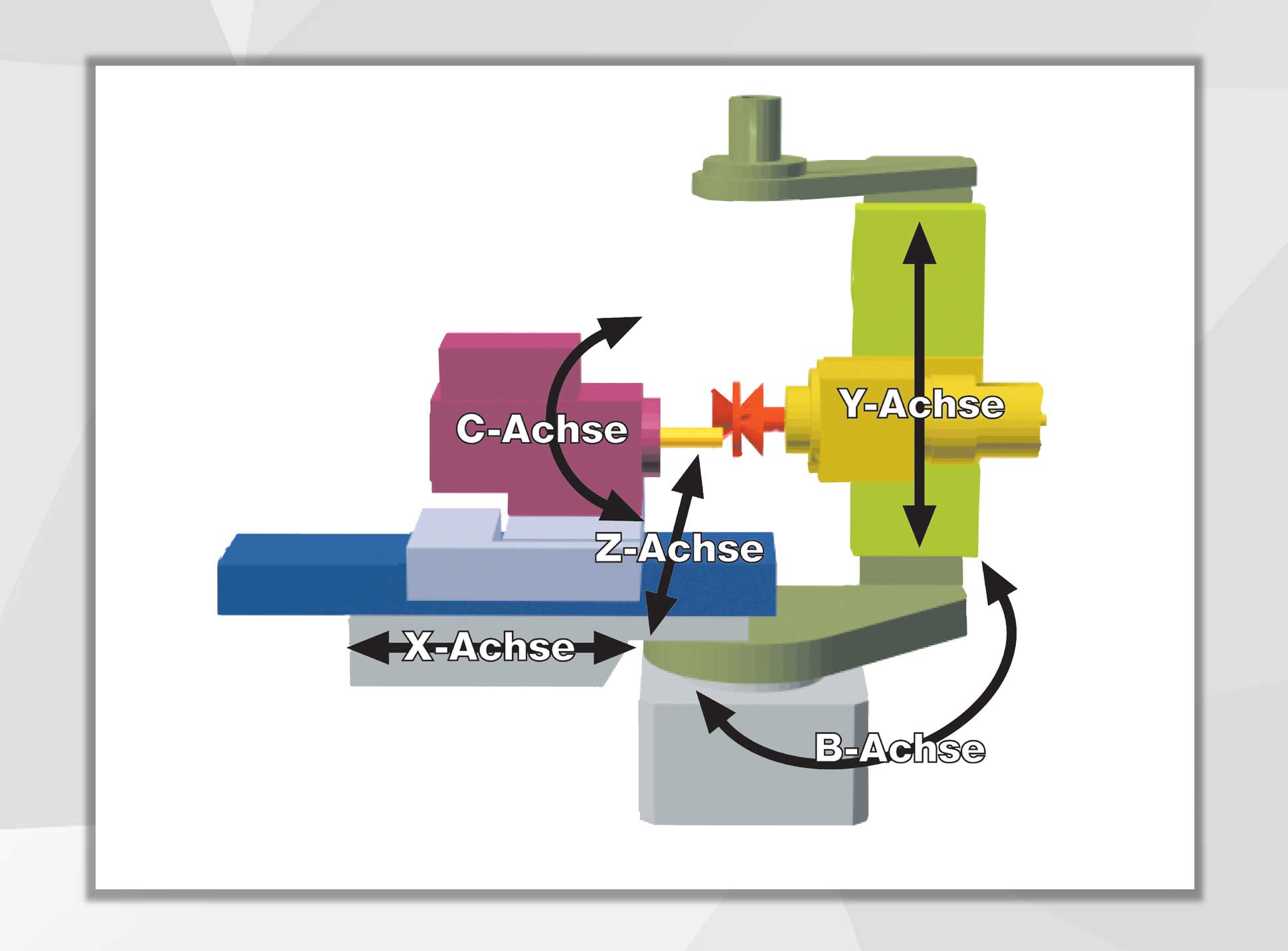

Längs
X-Achse
296 mm
Quer
Z-Achse
190 mm
Vertikal (Granit)
Y-Achse
220 mm
Auflösung
X-Y-Z-Achse
0,0001 mm
Geschwindigkeit
X-Y-Z-Achse
15 m / min
Drehbewegung
C-Achse
360°
Auflösung
C-Achse
0,0001 mm
Geschwindigkeit
C-Achse
2000 U/min
Schwenkbereich
B-Achse
-15° bis 195°
Geschwindigkeit
B-Achse
112° / Sekunde

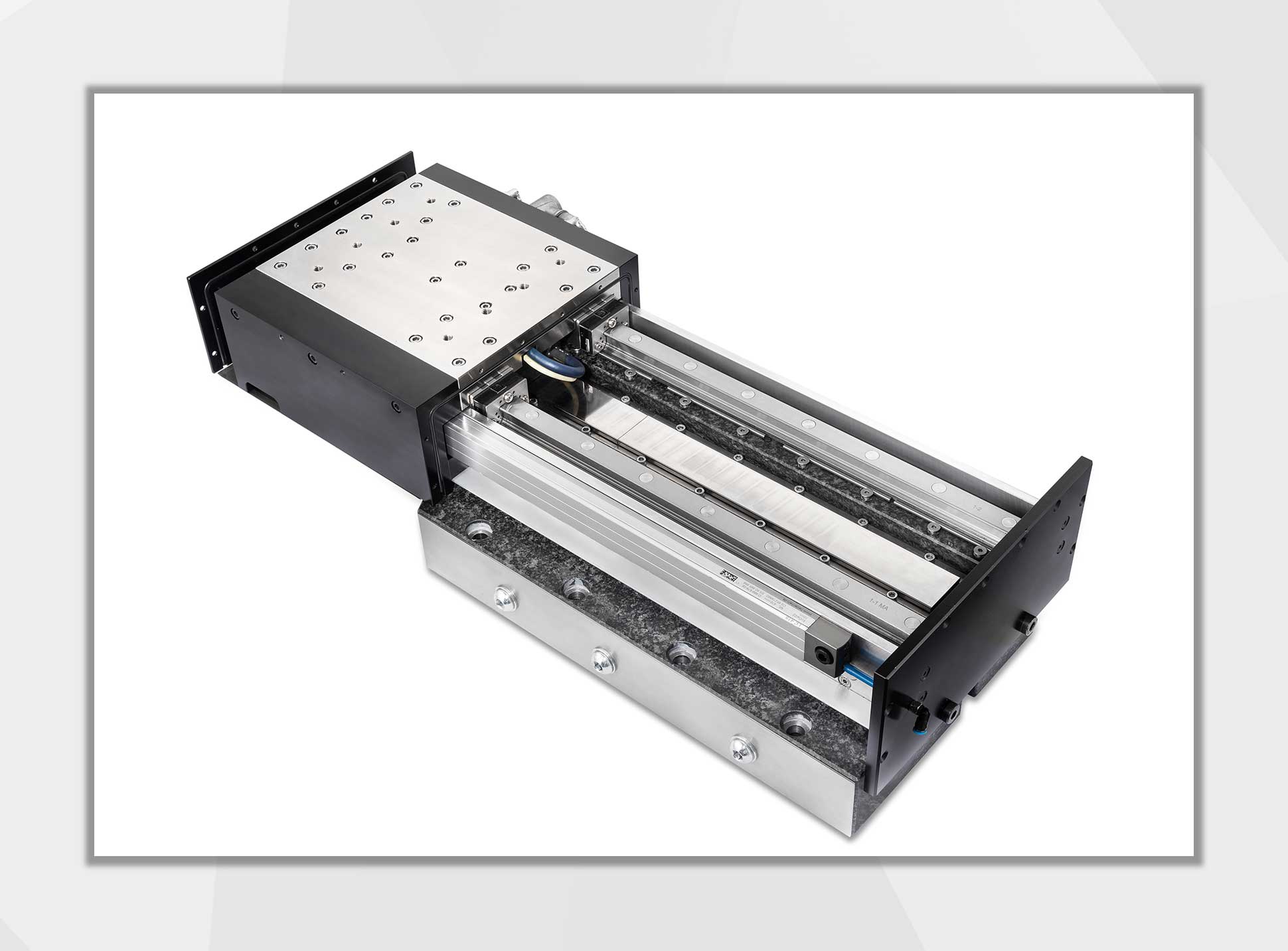

Achsenantriebe
Z-Y-Achse
NUM-Servomotoren
HIWIN
Höhe | Rund-Ø | Gewicht
2000 mm | 1500 mm | 4500 kg
Luftanschluss
6-8 bar
Stromverbrauch
400/380 V – 50 Hz / 40 A
Farbe
RAL 7035 lichtgrau
